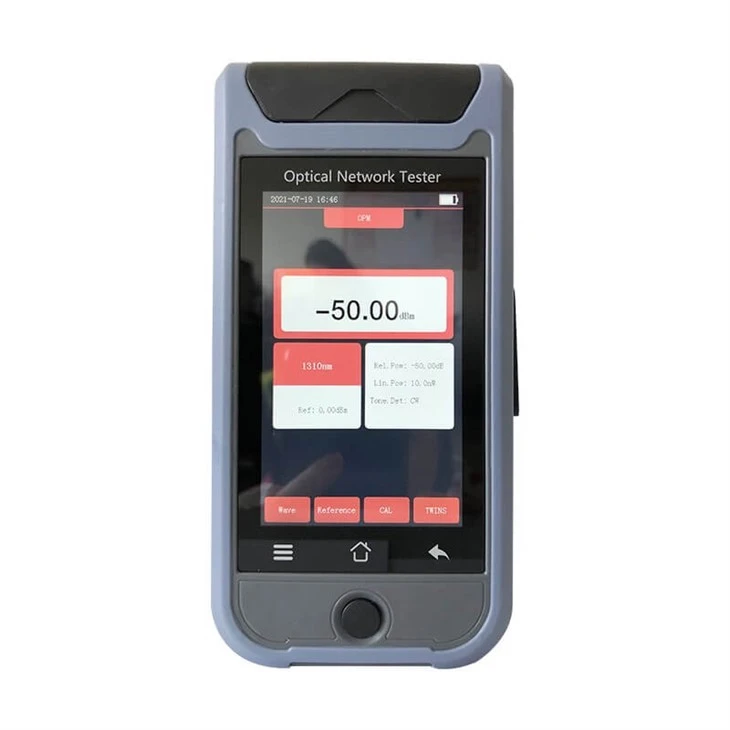

ST3200F 1310/1550nm 160km/120km 32/30dB,28-26 Prijenosni OTDR mjerač sa USB OTDR testerom, ekran osjetljiv na dodir
Kratak uvod:
ST3200F serija OTDR prihvata ekran osetljiv na dodir veličine 4,3 inča. Integriše 12 funkcija, kao što su automatski OTDR, stručni OTDR, mapa događaja, OPM, RJ45 praćenje kablova i upravljanje datotekama na "računarskom nivou" kako bi se zadovoljili različiti zahtjevi testiranja u različitim prilikama.
ST3200F serija se koristi za mjerenje dužine, gubitaka, kvaliteta veze i drugih parametara optičkih vlakana. Široko se koristi u FTTX, inženjerskoj konstrukciji sekundarne kičmene mreže, testiranju održavanja i hitnih popravki, te mjerenju proizvodnje optičkih vlakana i kablova.
Karakteristike:
1. Expert OTDR: Profesionalna mjerenja, kriva/lista/mapa se prikazuju istovremeno.
2. Auto OTDR: nema složenih postavki, jedan test ključa.
3. OPM podržava CW/270/330/1k/2kHz identifikaciju frekvencije.
4. VFL i LS mogu raditi u pozadini, više zadataka se može raditi istovremeno.
5. LS podržava CW/modulacijski mod izlaz sa podesivom izlaznom snagom.
6. RJ45 kabelski tragač digitalnog radara, jača sposobnost protiv ometanja.
7. Auto OTDR, stručni OTDR, mapa događaja, OPM, LS, VFL, RJ45 sekvenca kablova, RJ45 tragač kablova, sekvenca RJ45 kabla, dužina RJ45 kabla, detekcija krajnjeg lica, test optičkih gubitaka blica.
8. Redosled kablova RJ45, ispitivanje dužine kabla, do 300m.
9. Snimanje ekrana jednim klikom, lako sačuvati interfejs.
10. Podržite ILOM.
11. Podrška SC/APC
specifikacija:
|
OTDR |
|||||||
|
Model |
ST3200F-A |
ST3200F-B |
ST3200F-C |
ST3200F-D |
ST3200F-E |
||
|
Tip |
G.652 SM |
||||||
|
Talasna dužina |
1310/1550±20nm |
1310/1550±20nm |
1625nm |
1650nm |
850/1300nm (MM) |
||
|
DynamicRange |
26dB/24dB |
32/30dB |
22dB |
22dB |
22/24dB |
||
|
EventBlindZone |
2.5m |
||||||
|
ATT BlindZone |
8m |
||||||
|
Test Range |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
||||||
|
Pulse Width |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2nas/3nas/5nas/8nas/10nas/20nas |
||||||
|
Preciznost |
± (1m+Interval uzorka+0.005%×Ispitna udaljenost) |
||||||
|
Linearnost |
Manje ili jednako0.05dB/dB |
||||||
|
Sample Points |
16k~128k |
||||||
|
SamRezolucija |
0.05m~8m |
||||||
|
LossResolution |
0.001dB |
||||||
|
Prag gubitka |
0.20dB |
||||||
|
RangeResolution |
0.001m |
||||||
|
RefractionIndex |
1.00000-2.00000 |
||||||
|
Refleksija Acc |
±3dB |
||||||
|
Format datoteke |
SOR standardni format datoteke |
||||||
|
Analiza gubitaka |
4-metoda tačke /5-metoda tačke |
||||||
|
Laser Safety |
Klasa II |
||||||
|
Konektor |
FC/UPC (zamjenjivi SC,ST) Ili SC/APC |
||||||
|
Refresh Rate |
3Hz (Typ.) |
||||||
|
Multitasking |
Podrška |
||||||
|
OPM |
LS |
Dužina kabla RJ45 |
|||||
|
Wave Range |
800nm~1700nm |
Talasna dužina |
SamewithOTDR |
Test Distance |
Veće ili jednako 300m |
||
|
Test Range: {{0}~+10dBm/ -50~+26dBm |
Laser Type |
FP - LD |
Drugi |
||||
|
Snaga |
Veće ili jednako-5dBm |
Display:4.3inča 800×480 IPS TFT-LCDekran osetljiv na dodir |
|||||
|
Rezolucija |
0.01dB |
Stabilnost cw,±0.5dB/15min (Nakon15 min predgrijavanja) |
|||||
|
Neizvesnost |
±5% |
FC/UPC(SC,ST dostupno) |
Napajanje:AC/DCadapter Input:100V~240V, 50/60Hz, 0.6A Izlaz: 5v 2A Litijumska baterija:3.7V, 4000mAh |
||||
|
Frekvencija iden |
CW/270/330/1k/2kH |
CW/270Hz/330Hz/1kHz/2k |
|||||
|
Konektor |
Univerzalni FC/SC/ST |
WaveRecog |
Podrška |
Battery Working |
Continuous test> 12h |
||
|
Wave Recog |
Podrška |
Test optičkog gubitka |
Skladištenje podataka |
8GB,Veće ili jednako20 hiljada krivina |
|||
|
VFL |
Talasna dužina |
Istosa LS |
Data Interface |
USB tipC |
|||
|
Talasna dužina |
650nm±20nm |
IL Test |
Podrška |
Radna temperatura |
-10 stepen ~+50 stepen |
||
|
Izlazna snaga |
Veće ili jednako10mW |
RJ45kabelski tragač |
Temperatura skladištenja |
-40 stepen ~+70 stepen |
|||
|
Mode |
CW/1Hz/2Hz |
Mode |
Digitalno praćenje |
Relativna vlažnost |
0〜95% Non Condensing |
||
|
Konektor FC/UPC |
Udaljenost |
Veće ili jednako300m |
Wosam |
Manje od ili jednako 0.5 kg |
|||
|
Safety Level |
Klasa III |
Podrška Online/Line PairTracker |
Veličina |
173mm×109mm×45mm |
|||
